1.導引

語言:中文難度 :容易步驟:11
0
請對此 步驟 提供反饋x

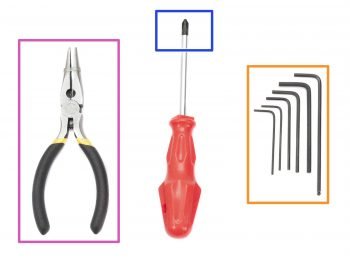

步驟:1 包括所有必需的工具

  • 該套件包括:
    • 尖嘴鉗 (1x)
    • 飛利浦螺絲刀 (1x)
    • 內六角扳手 (6x)
  • 打印機的包裝中含有潤滑劑,用於維護。現在軸承已潤滑,無需使用。有關於如何清潔打印機和塗抹潤滑劑的專用在線手冊。
  • 不需要焊接。
  • 無需壓線。
0
請對此 步驟 提供反饋x

步驟:2 標籤指南

  • 所有的盒子和袋子,包括構建部件都貼有標籤。
  • 標題中的數字(或數字)告訴您需要那個袋子(或盒子)的章節。
0
請對此 步驟 提供反饋x

步驟:3 使用標籤作為參考

  • 大多數標籤按 1:1 比例縮放,可用於識別零件:-)
  • 用於最常見的螺釘、螺母和 PTFE 管。您也可以使用隨附的信函,其中包含 Cheatsheet。
  • 您可以從我們的網站。以 100% 打印,不要重新縮放,否則將無法工作。
0
請對此 步驟 提供反饋x

步驟:4 備用袋

  • 每種類型的緊固件都包含在一個單獨的特殊袋中。
  • 如果您在建造時丟失了一顆螺絲,請使用這個包中的一顆。
0
請對此 步驟 提供反饋x

步驟:5 查看高分辨率圖像

  • 當您在上瀏覽指南時,為了清晰起見,您可以查看高分辨率的原始圖像。
  • 只需將光標懸停在圖像上,然後單擊左上角的放大鏡按鈕(“查看原件”)。
0
請對此 步驟 提供反饋x

步驟:6 打印部件 – 版本控制

E2D-I3Al上的大多數 3D 打印部件都標有其版本。

  • Al 系列(例如 C1)——這些部件在 I3AL上印刷並隨套件一起分發。
  • Rx 系列(例如 R4) – 這些部件可從下載。它們與工廠的相同。

如果您在組裝帶有特定打印部件的打印機時遇到問題,請嘗試找到此標籤並將其告知我們的支持團隊。

0
請對此 步驟 提供反饋x

步驟:7 我們在這里為您服務!

  • 迷失在說明中,缺少螺絲或印刷部件破裂?讓我們知道!
  • 您可以通過以下渠道聯繫我們:
    在每個步驟下使用註釋。
    • 在e2d.tw上使用我們的 24/7 實時聊天
    • 給寫電子郵件
0
請對此 步驟 提供反饋x

步驟:8 專業提示:插入螺母

3D 打印的零件非常精確,但是,打印的零件仍然可能存在公差,螺母的尺寸也是如此。

  • 因此,可能會發生螺母不易裝入或脫落的情況。讓我們看看如何修復它:
    螺母不適合:使用沿其整個長度帶有螺紋的螺釘(通常:M3x10、M3x18)並從開口的另一側擰緊。擰緊螺釘時,螺母將被拉入。然後卸下螺釘。
  • 螺母不斷脫落:用膠帶將螺母暫時固定到位,擰入螺絲後即可取下膠帶。不建議使用膠水,因為它可以部分進入螺紋,您將無法正確擰緊螺釘。

每次我們推薦使用“拔螺絲技巧”時,都會用E2D Logo提醒您圖片中的部分以圖片為例。

0
請對此 步驟 提供反饋x

步驟:9 重要:電子保護

警告:確保保護電子設備免受靜電放電 (ESD) 的影響
務必在您需要電子產品之前打開它們的包裝!
以下是一些防止損壞電子設備的提示

  • 將電子設備放在 ESD 袋中,直到要求您安裝它們。
  • 操作時始終觸摸板的側面。避免接觸芯片、電容器和電子設備的其他部分。
  • 在接觸電子設備之前,請使用附近的任何導電(鋼)結構為自己放電。
  • 在有地毯的房間裡要格外小心,地毯是靜電能量的來源。
  • 羊毛和某些合成纖維製成的衣服很容易聚集靜電。穿棉質衣服比較安全。
0
請對此 步驟 提供反饋x

步驟:10 獎勵自己



0
請對此 步驟 提供反饋x

步驟:11 如何成功完成組裝

要成功完成組裝,請遵循以下所有步驟:

  • 始終首先閱讀當前步驟的所有說明,它將幫助您理解您需要做什麼。除非您被告知,否則不要剪裁或修剪!!!
  • 不要只看圖片!這還不夠,書面說明盡可能簡短。閱讀它們。
  • 閱讀其他用戶的評論,他們是想法的重要來源。我們也閱讀了它們,並根據您的反饋改進了手冊和整個組件。
  • 使用合理的力量,打印出來的部件堅韌,但並非牢不可破。如果不合適,請檢查您的方法兩次。
  • 按照說明吃小熊軟糖!不能容忍不服從 😀
  • 最重要的是:享受構建,玩得開心。與您的孩子、朋友或合作夥伴合作。但是,我們對可能的打架不承擔任何責任;)
  • 準備好?可以從下一章的Y軸組裝開始——2、鋁框組裝
