描述

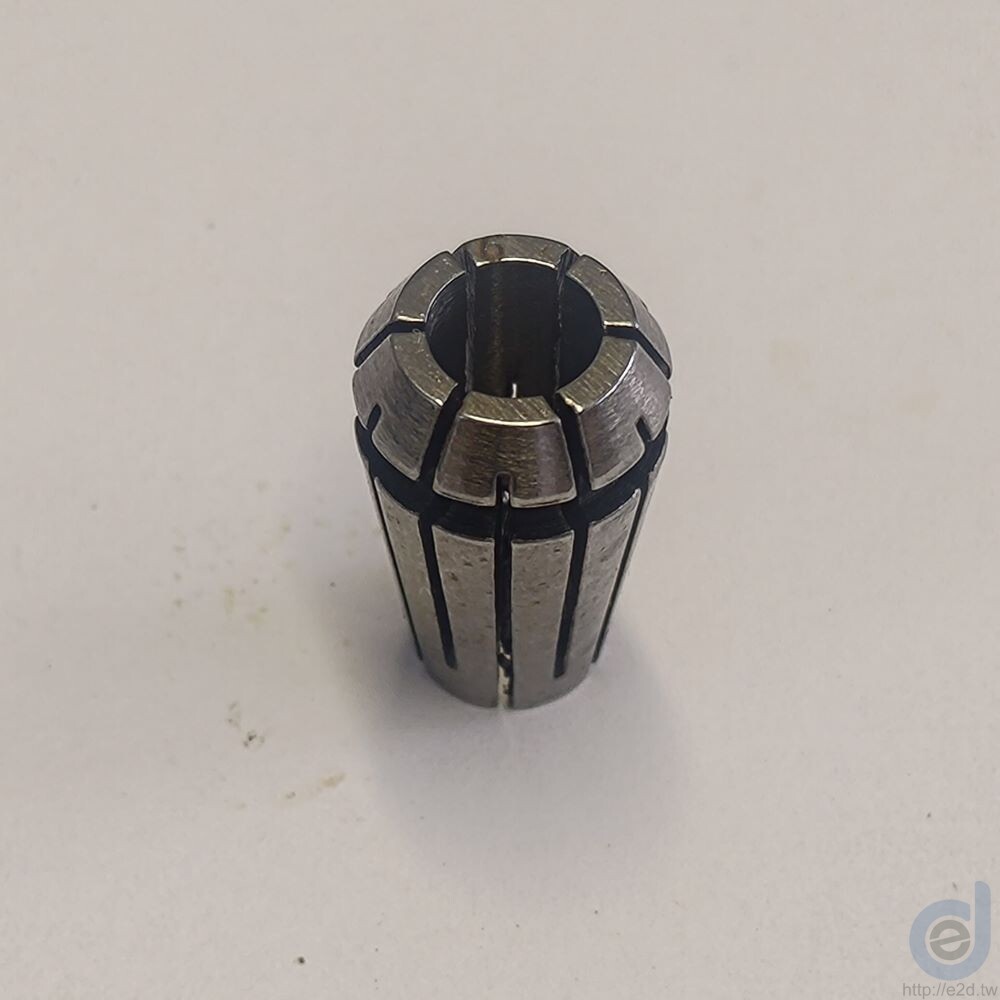

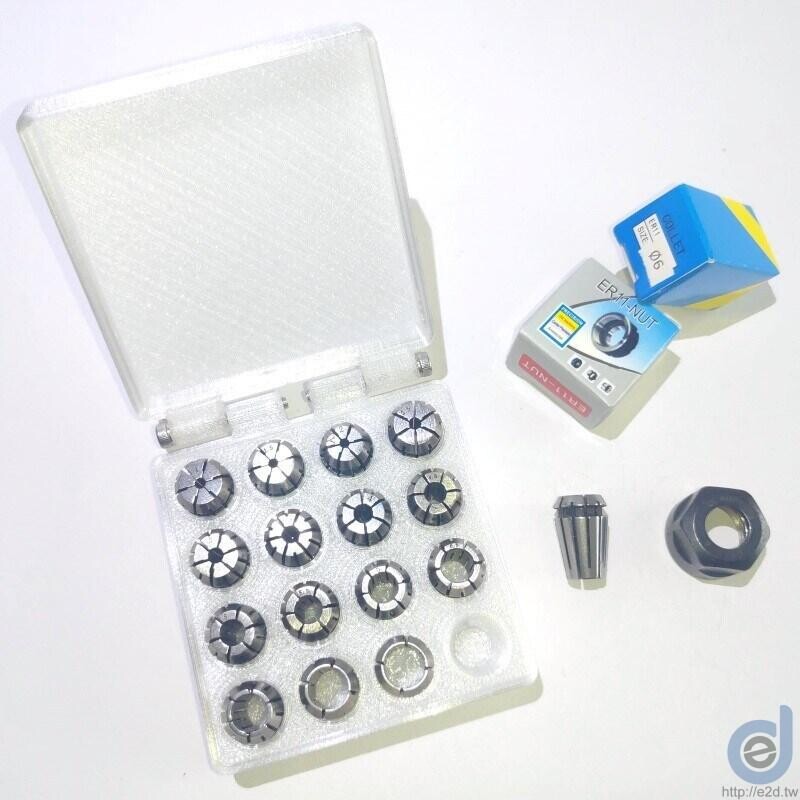

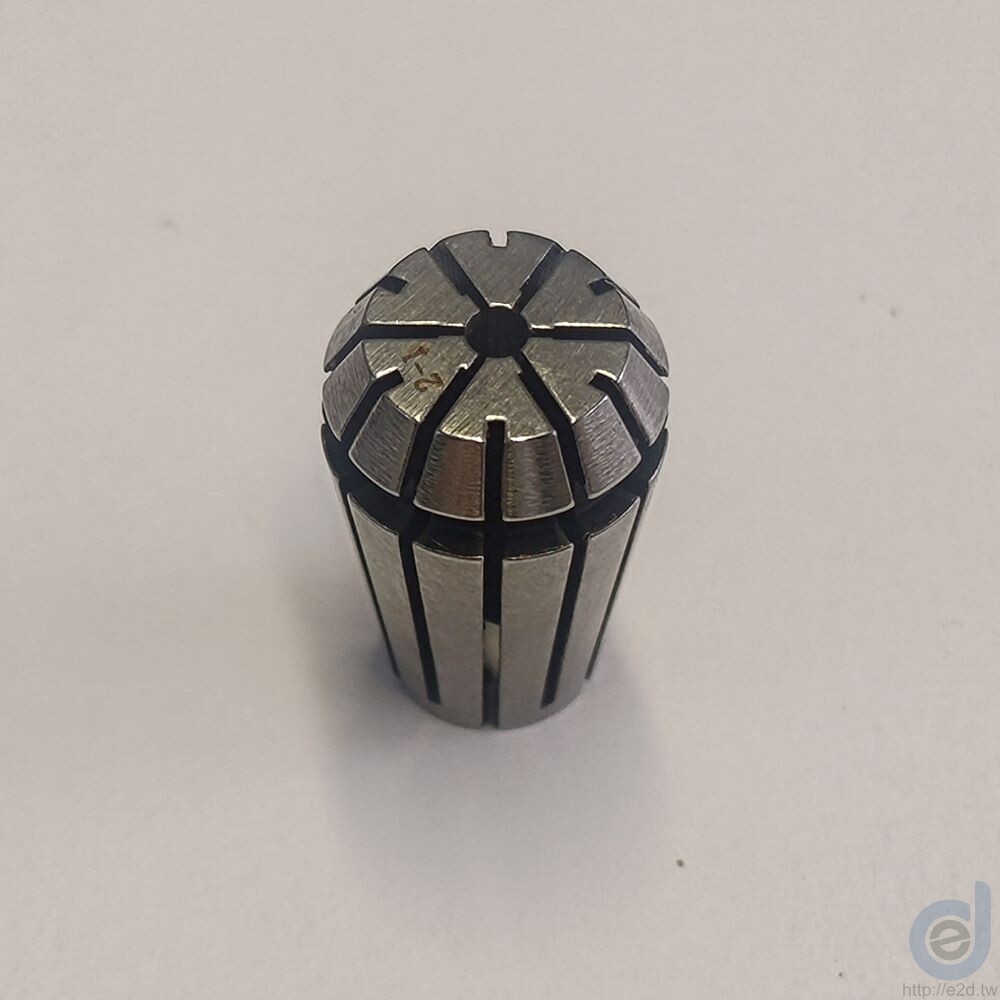

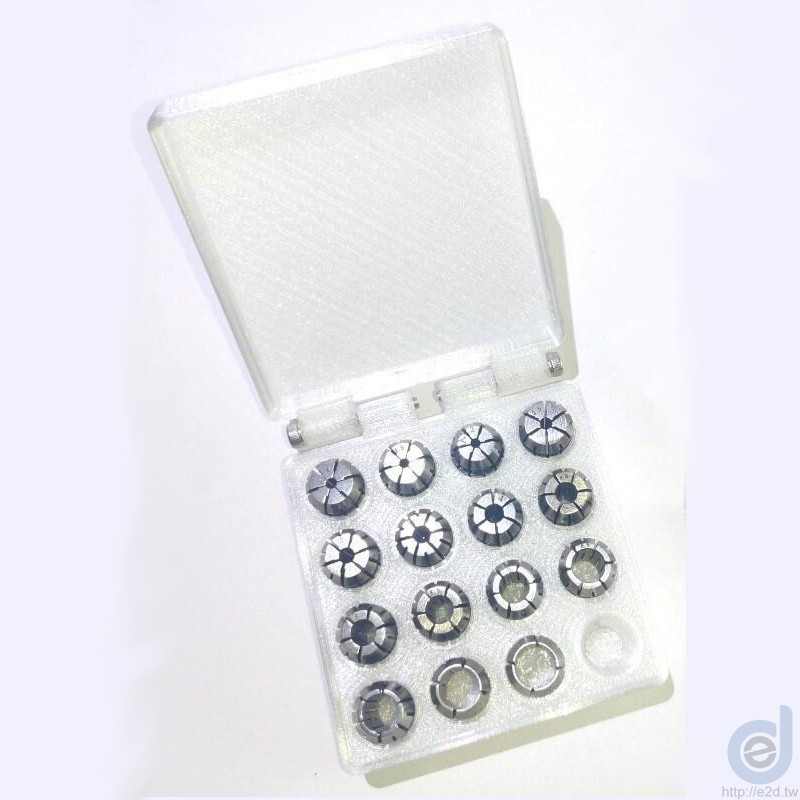

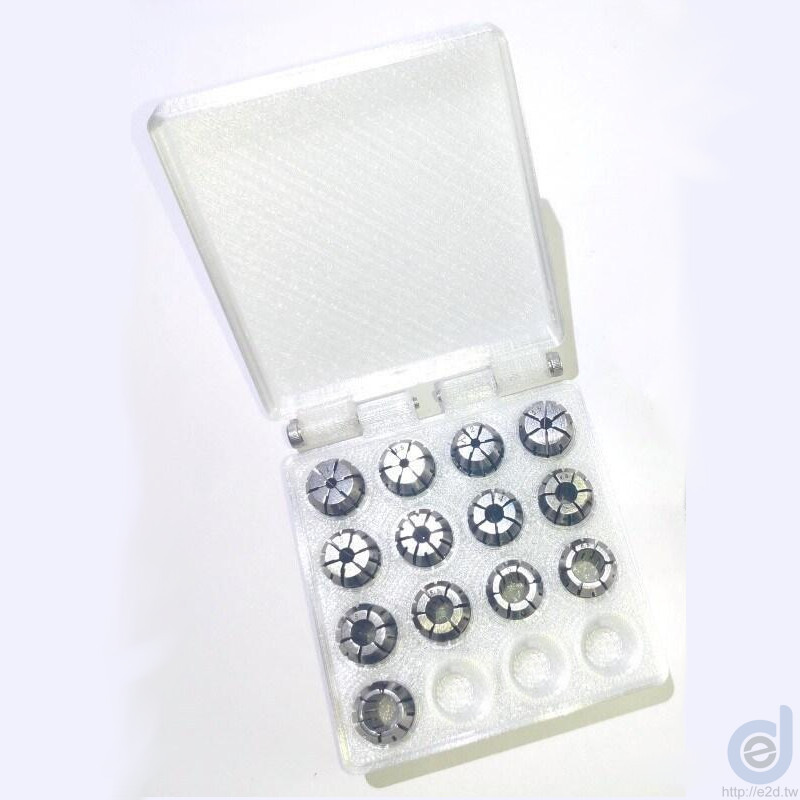

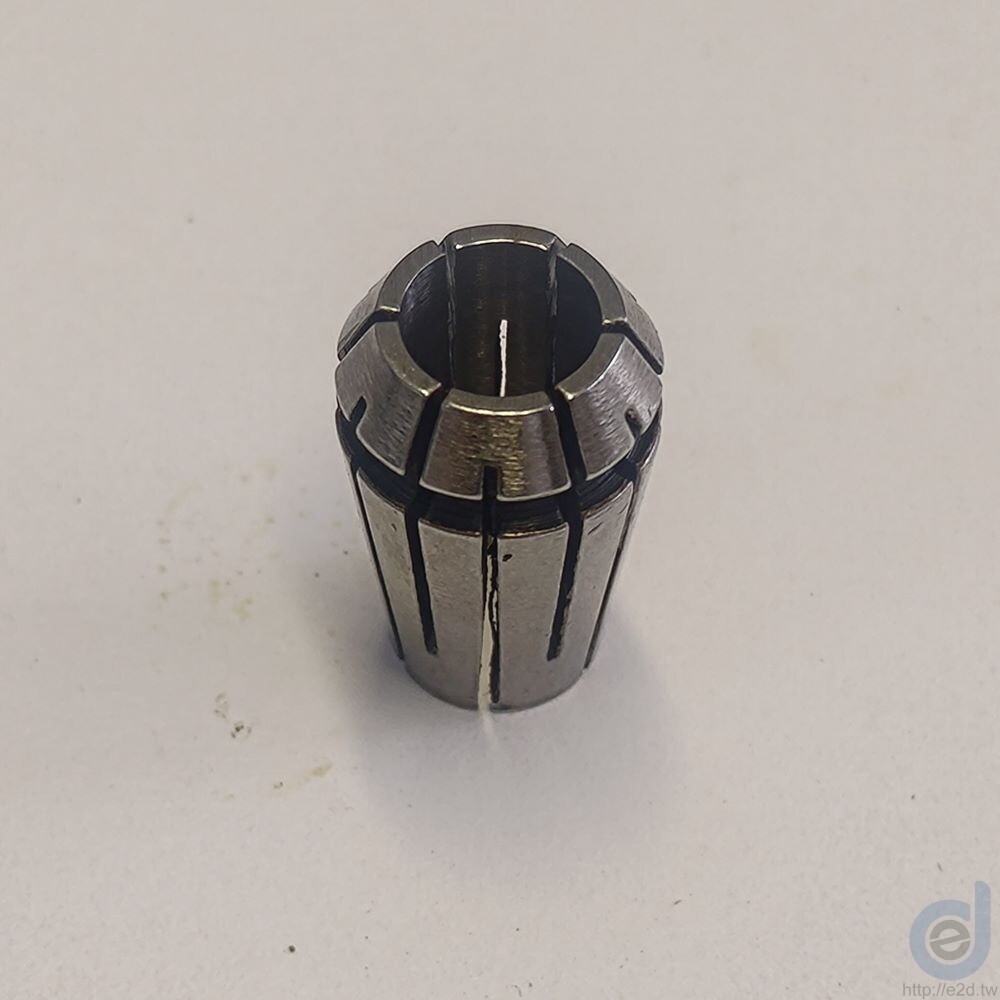

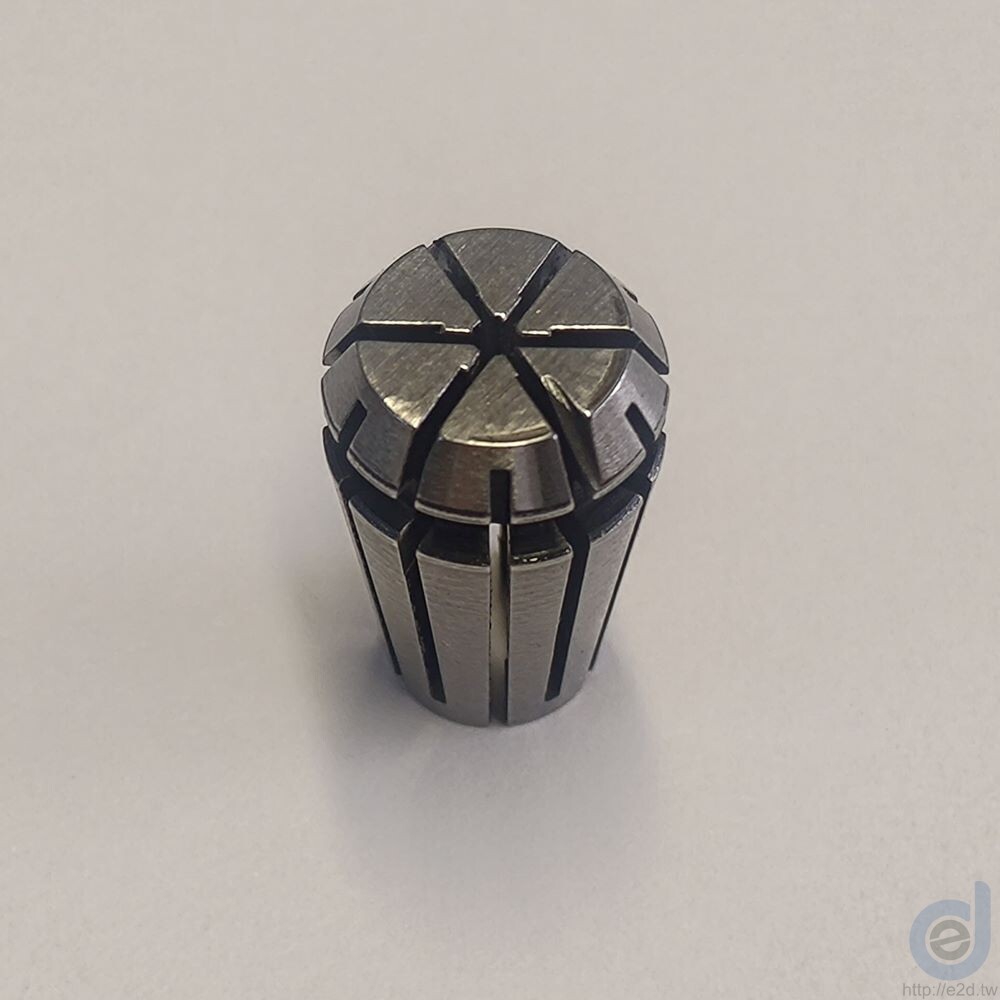

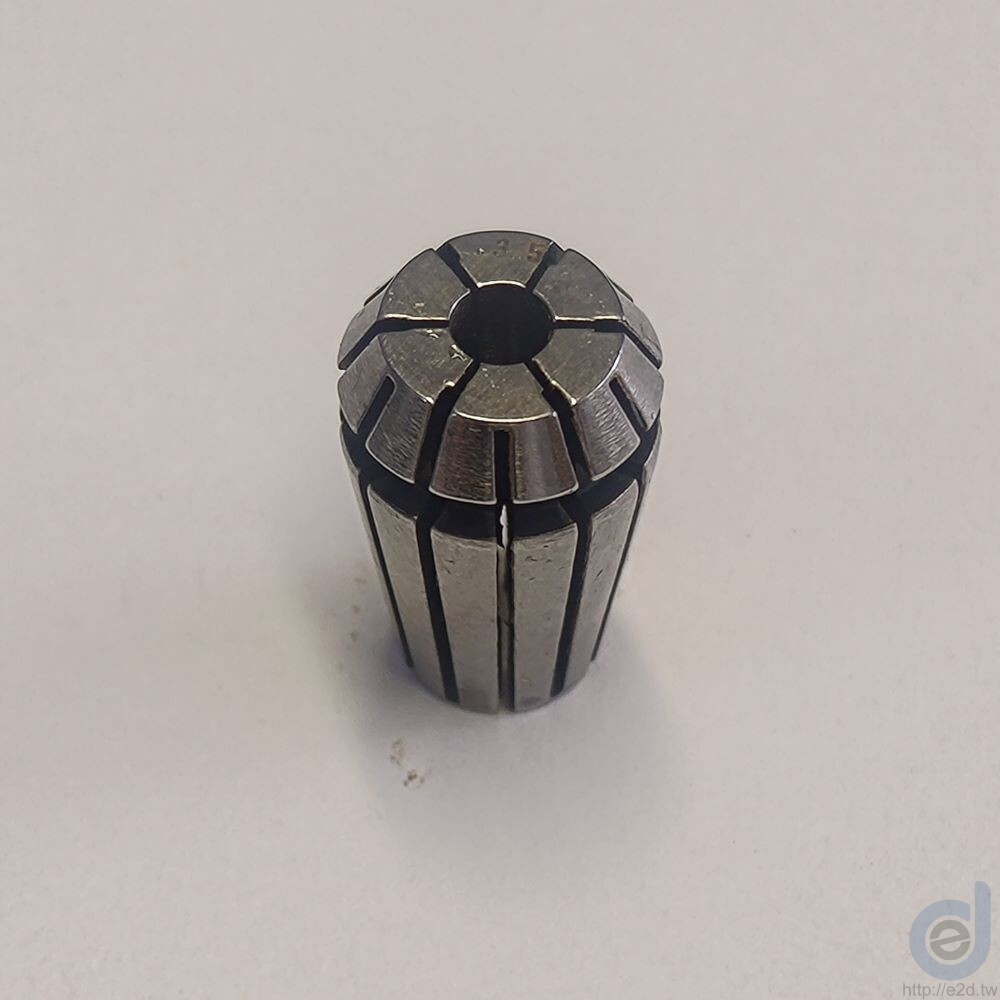

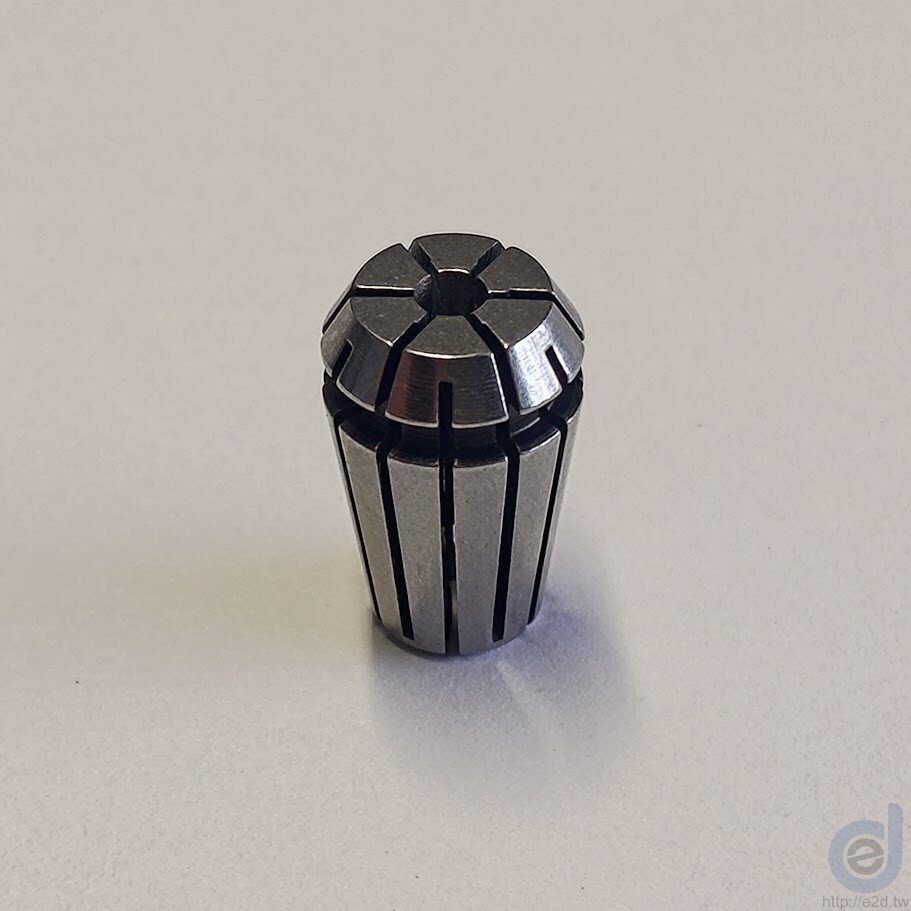

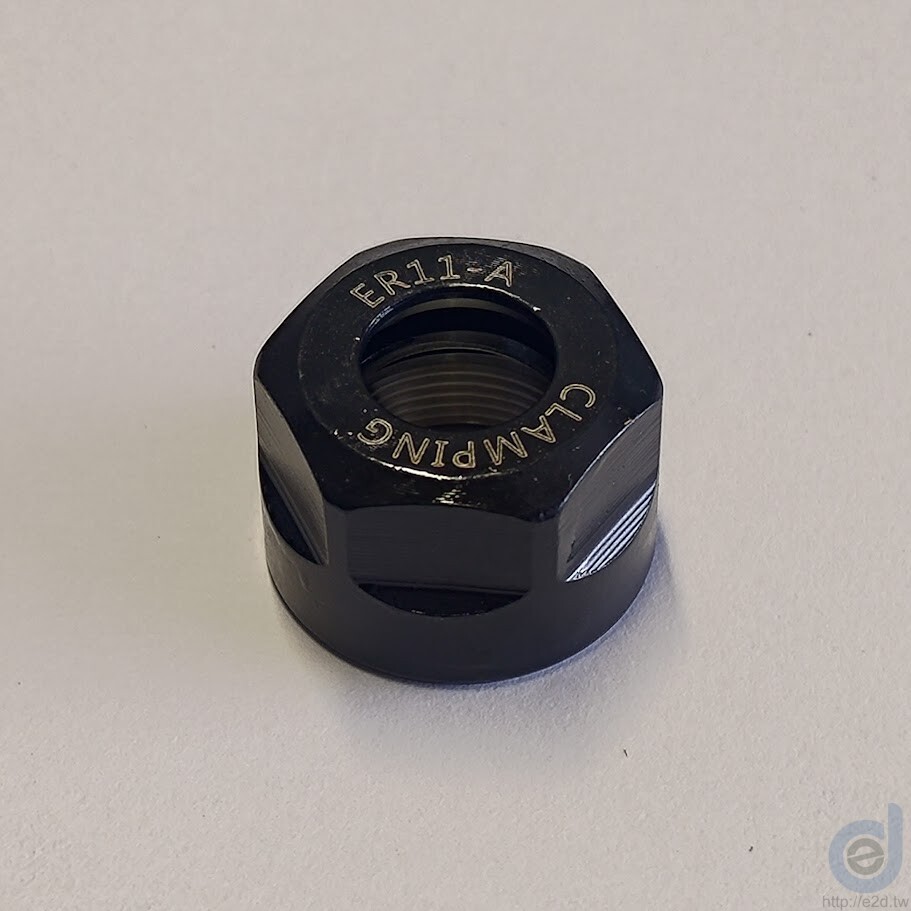

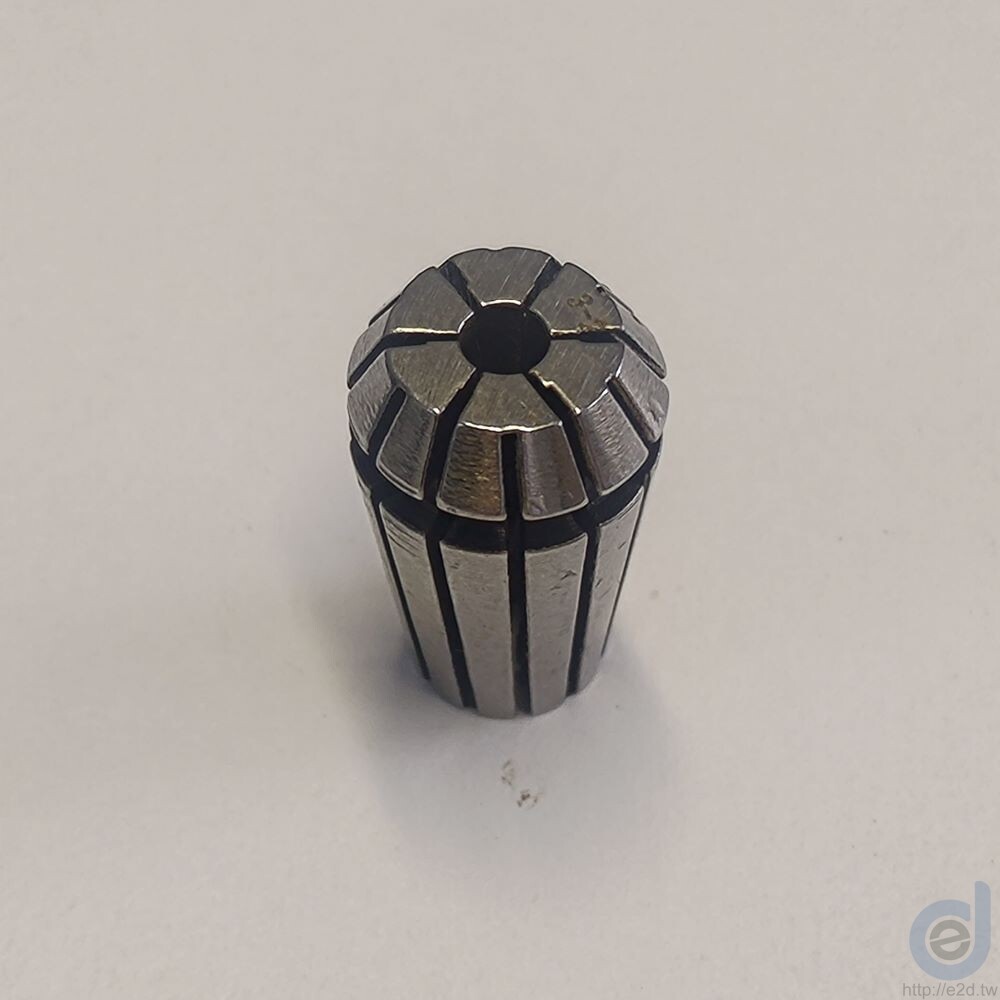

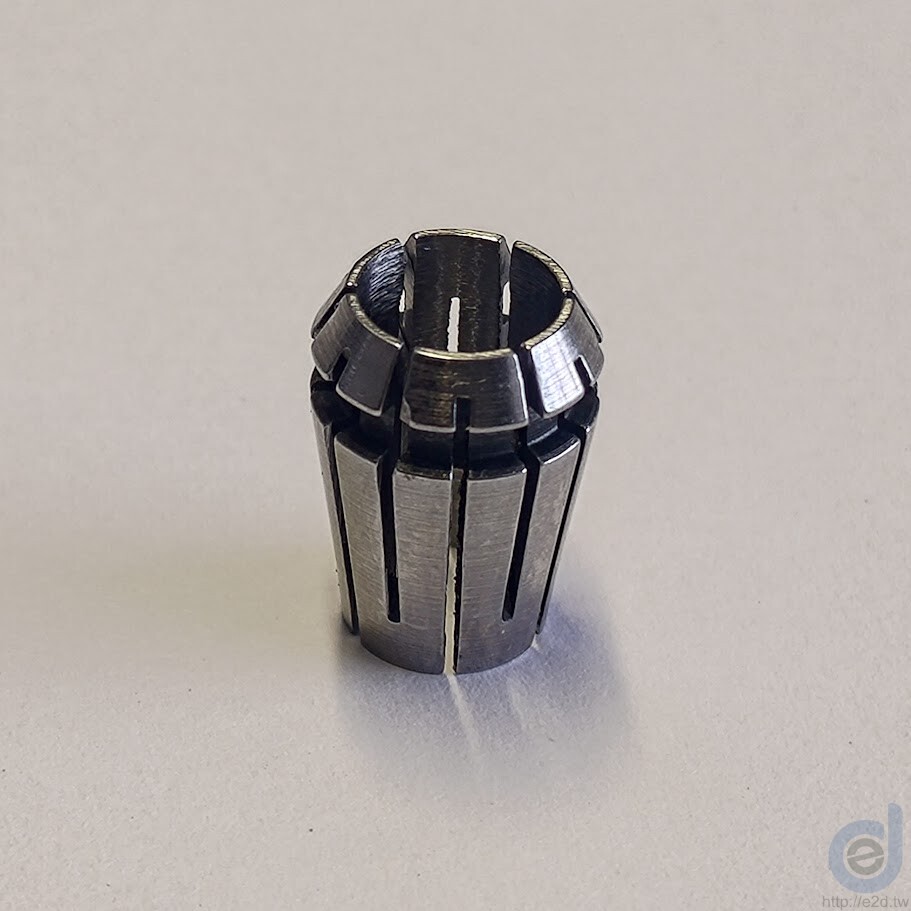

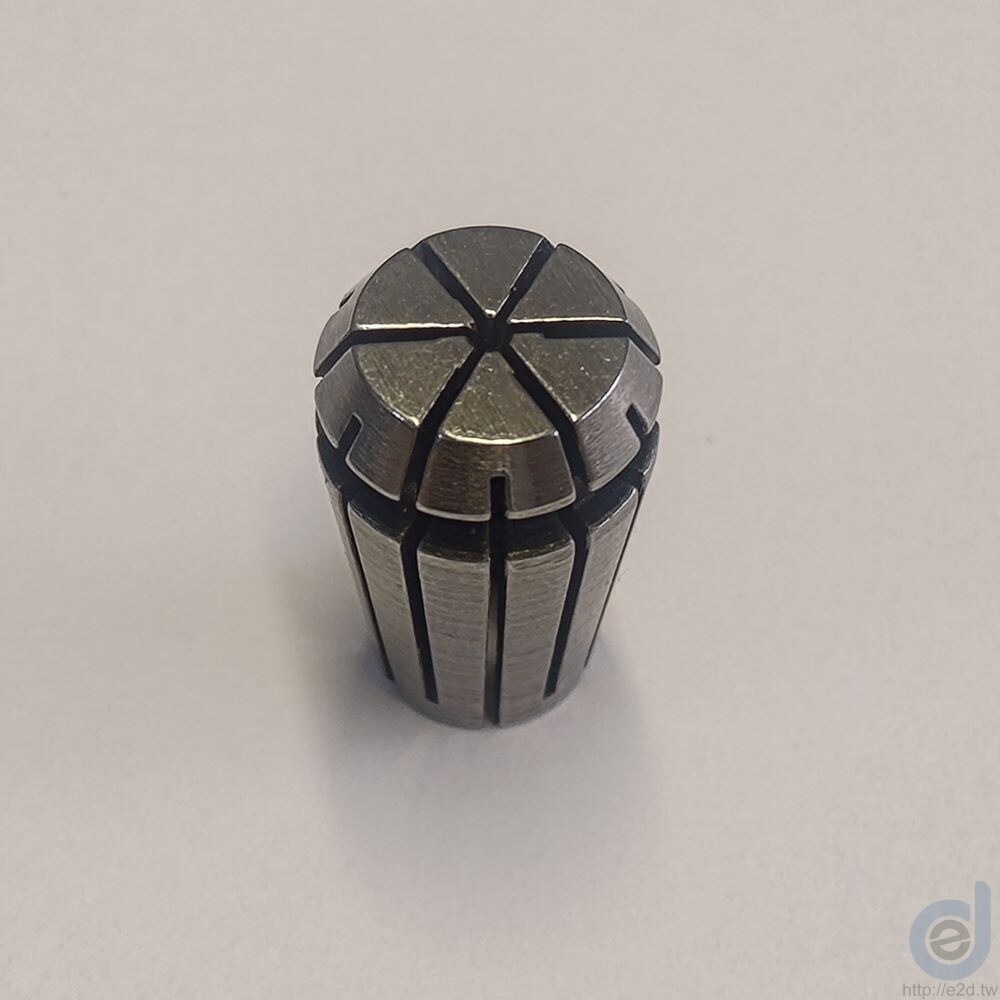

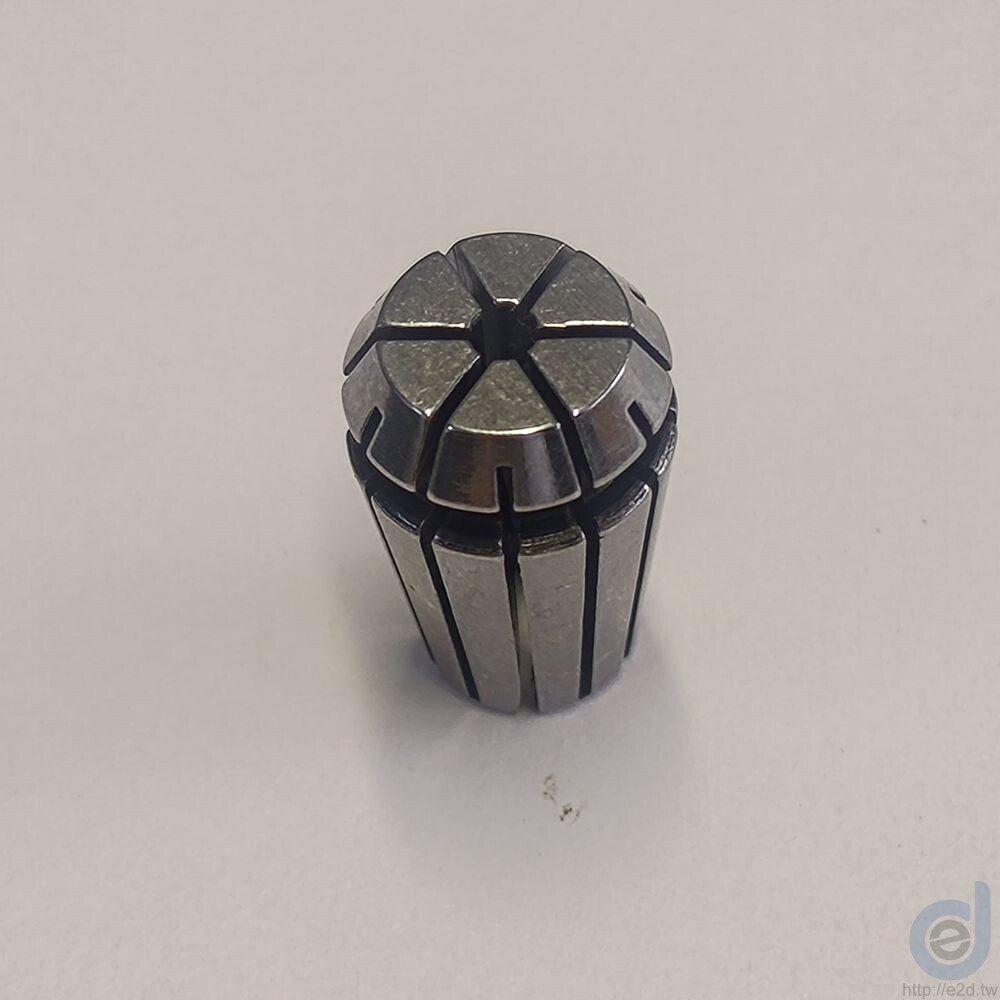

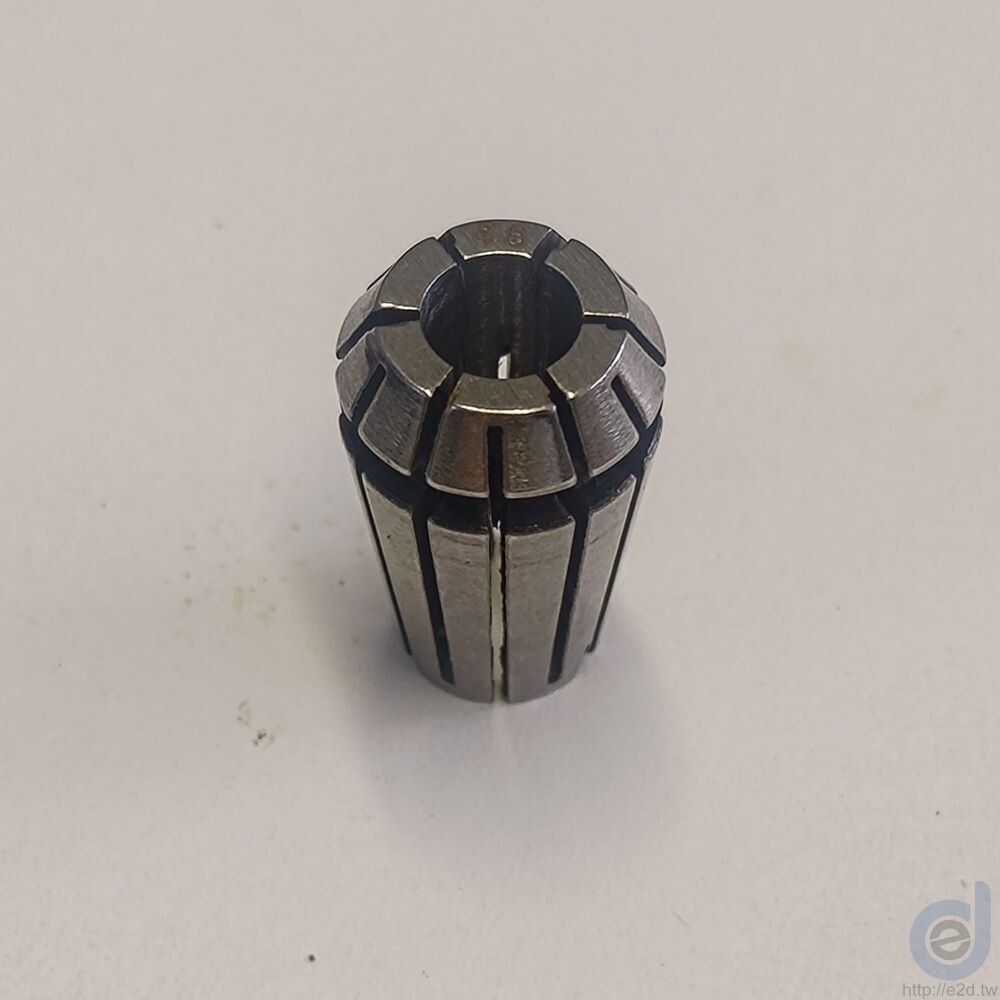

ER11筒夾(彈性夾頭)螺帽，鑽孔型A級精度，可夾持1.0-8.0MM刀具，是CNC銑床、鑽孔機主軸鎖固刀具的關鍵零件。以下說明ER11筒夾的基本知識與規格分類：
中文名稱:筒夾
英文名稱:collet
定義: ER筒夾俗稱彈性夾頭，是一種裝在機床主軸上的鑽夾頭，其功能是鎖緊刀具和主軸的銜接。ER彈簧夾頭由瑞士REGO-FIX公司發明製造。現今廣泛使用於各類機械加工夾持領域。主要用於鑽孔，銑削，鉸孔，攻絲和磨削中使用。
按照夾持尺寸分，可分為公制和英制夾頭。
公制夾持為0.5-34MM
英制夾持為1/8″ 1/4″ 1/2″等等
按照精度分，可分為A級和AA級。
| 規格 Spec. | 夾持範圍 Clamp Range | 精度等級 Precision |
|---|---|---|
| ER11-1 | 1~0.5 | A |
| ER11-1.5 | 1.5~1 | A |
| ER11-2 | 2~1.5 | A |
| ER11-2.5 | 2.5~2 | A |
| ER11-3 | 3~2.5 | A |
| ER11-3.5 | 3.5~3 | A |

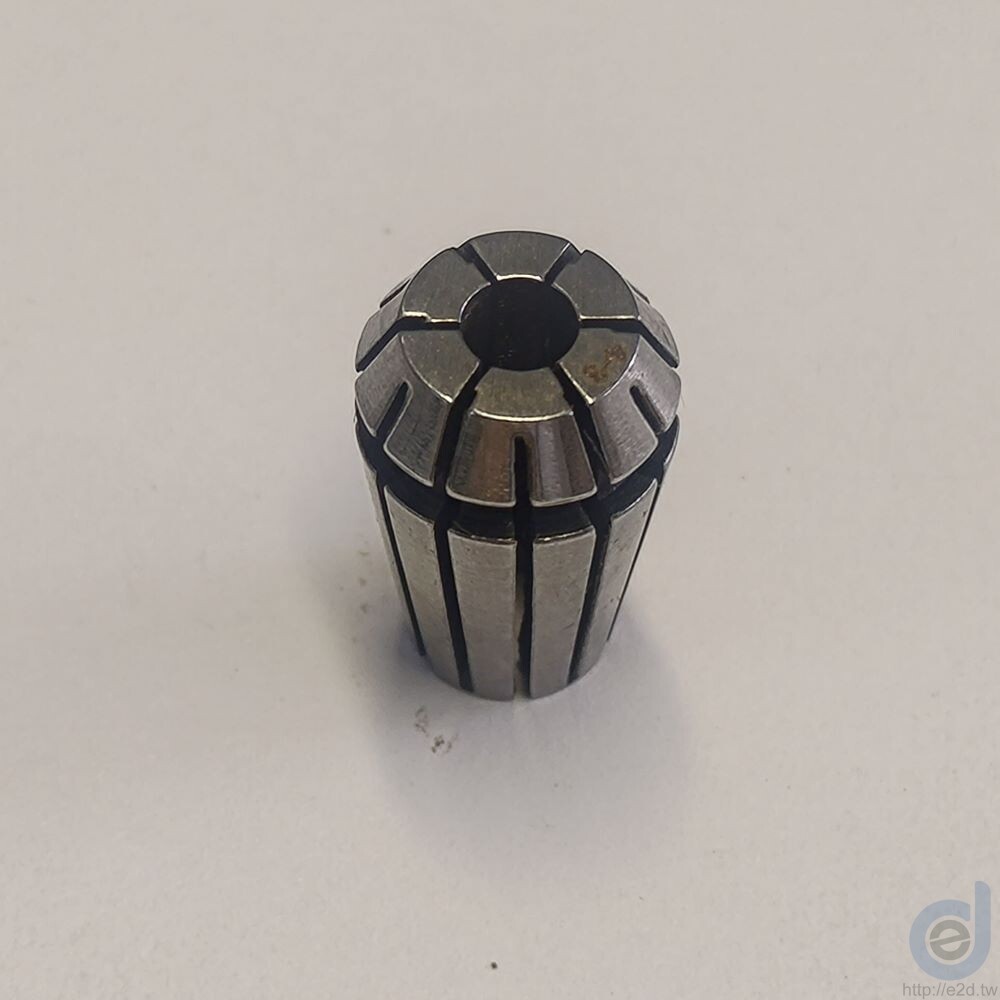

| ER11-4 | 4~3.5 | A |

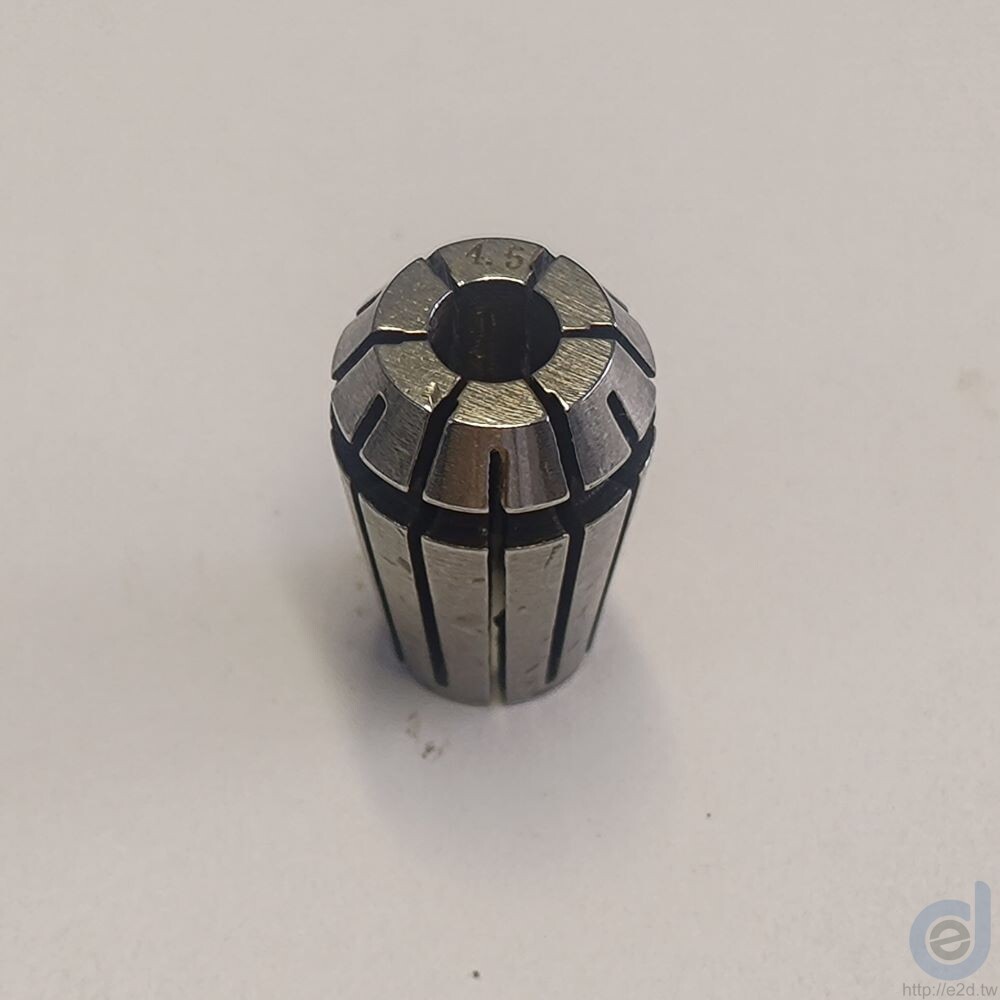

| ER11-4.5 | 4.5~4 | A |

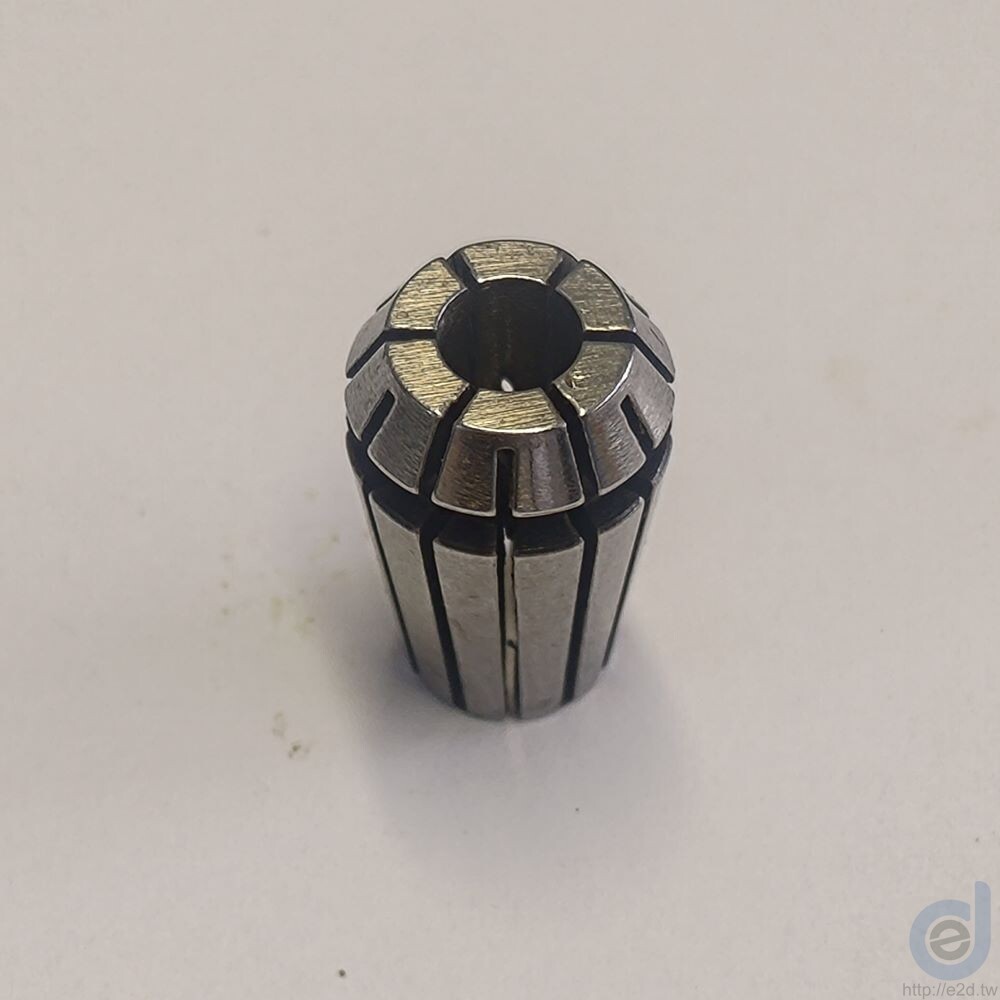

| ER11-5 | 5~4.5 | A |
| ER11-5.5 | 5.5~5 | A |
| ER11-6 | 6~5.5 | A |

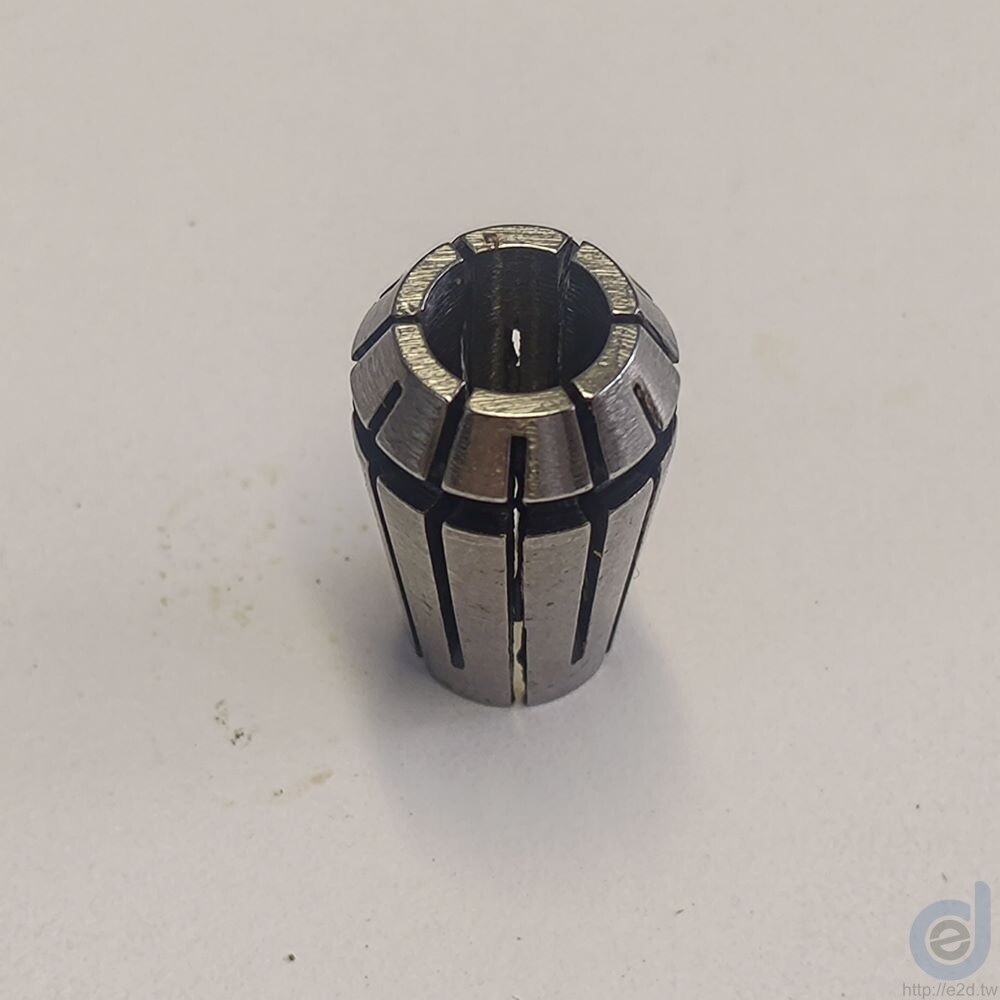

| ER11-6.5 | 6.5~6 | A |
| ER11-7 | 7~6.5 | A |
| ER11-7.5 | 7.5~7 | A |

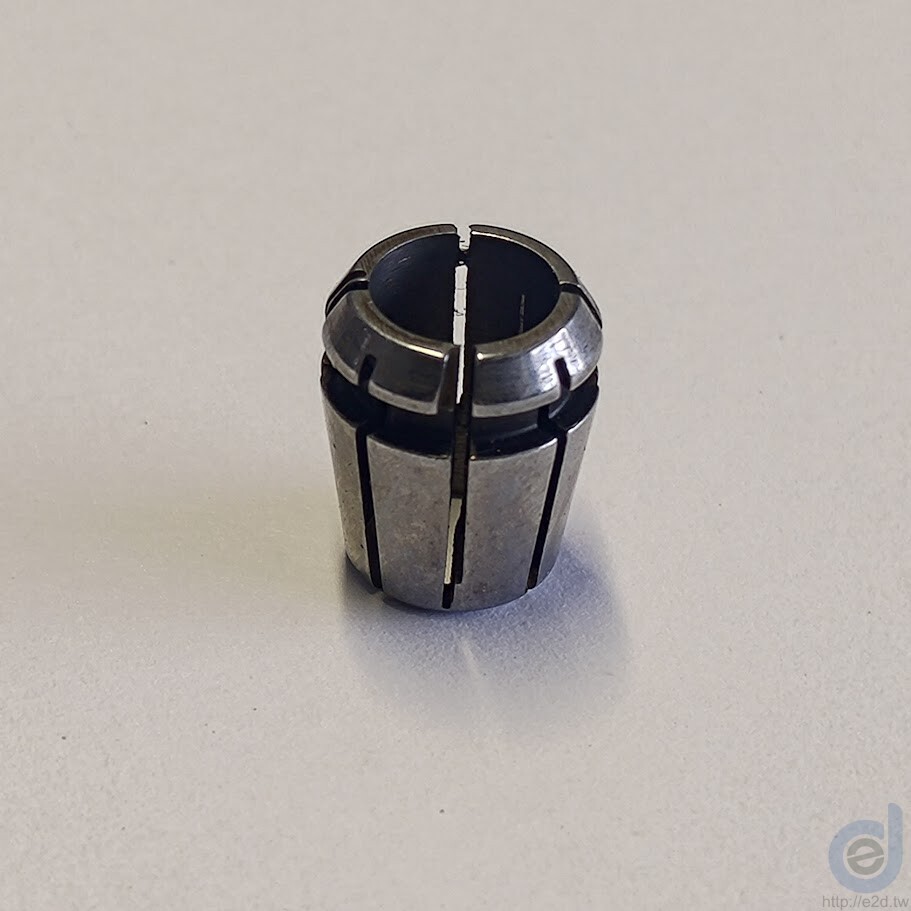

| ER11-8.0 | 8~7.5 | A |
ER11筒夾功能分類：鑽孔型與絲攻型
按照功能分，可分為鑽孔型和絲攻型
鑽孔型夾持面為圓形
絲攻型夾持面為方形
按規格分，可分為ER8-11-16-20-25-32-40-50
鑽孔型夾持
ER8可夾0.5-5.0MM
ER11可夾1.0-7.0MM
ER16可夾1-10MM
ER20可夾1-13MM
絲攻夾頭
ER25可夾1-16MM
ER32可夾1-20MM
ER40可夾2-26MM
ER50可夾12-34MM
