產品介紹

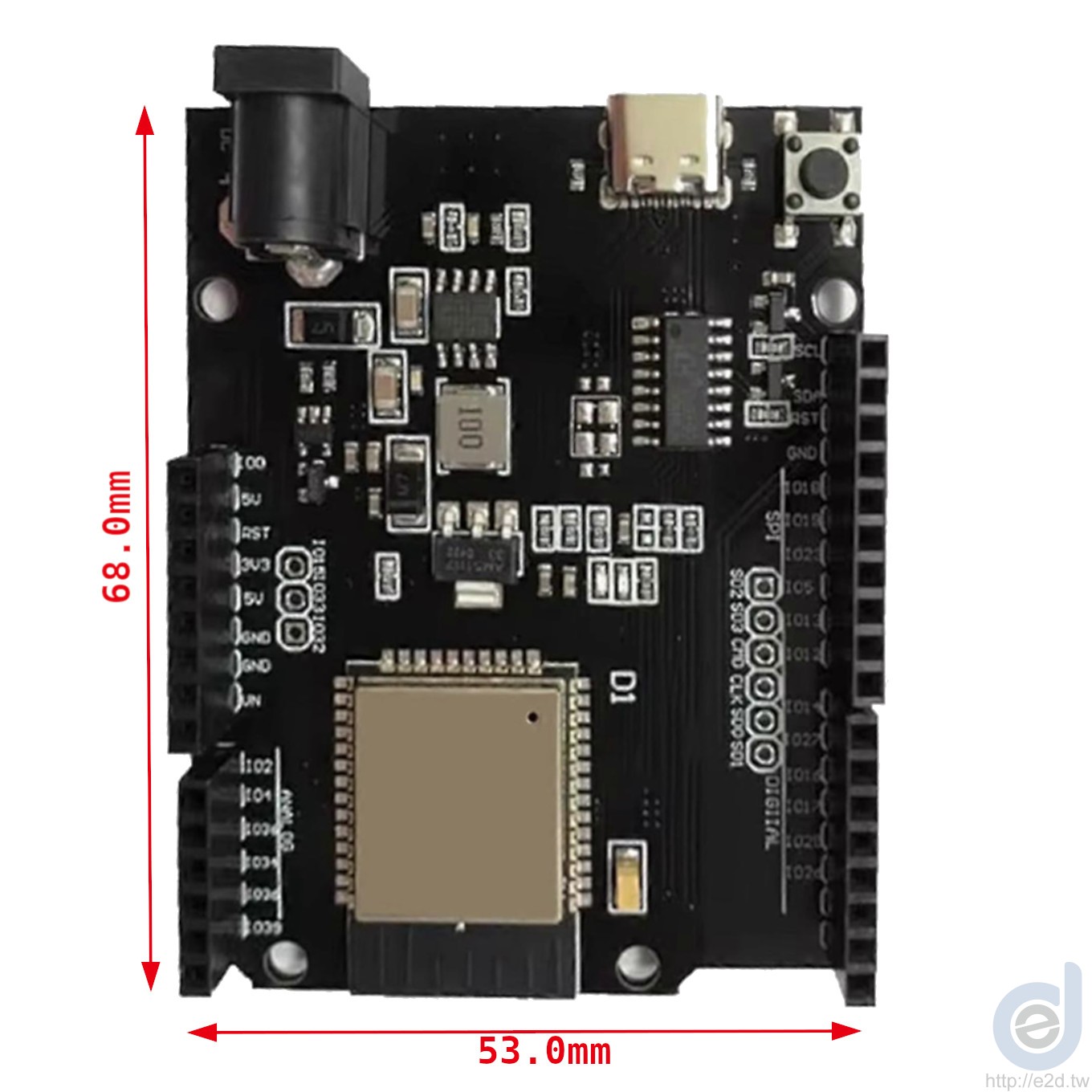

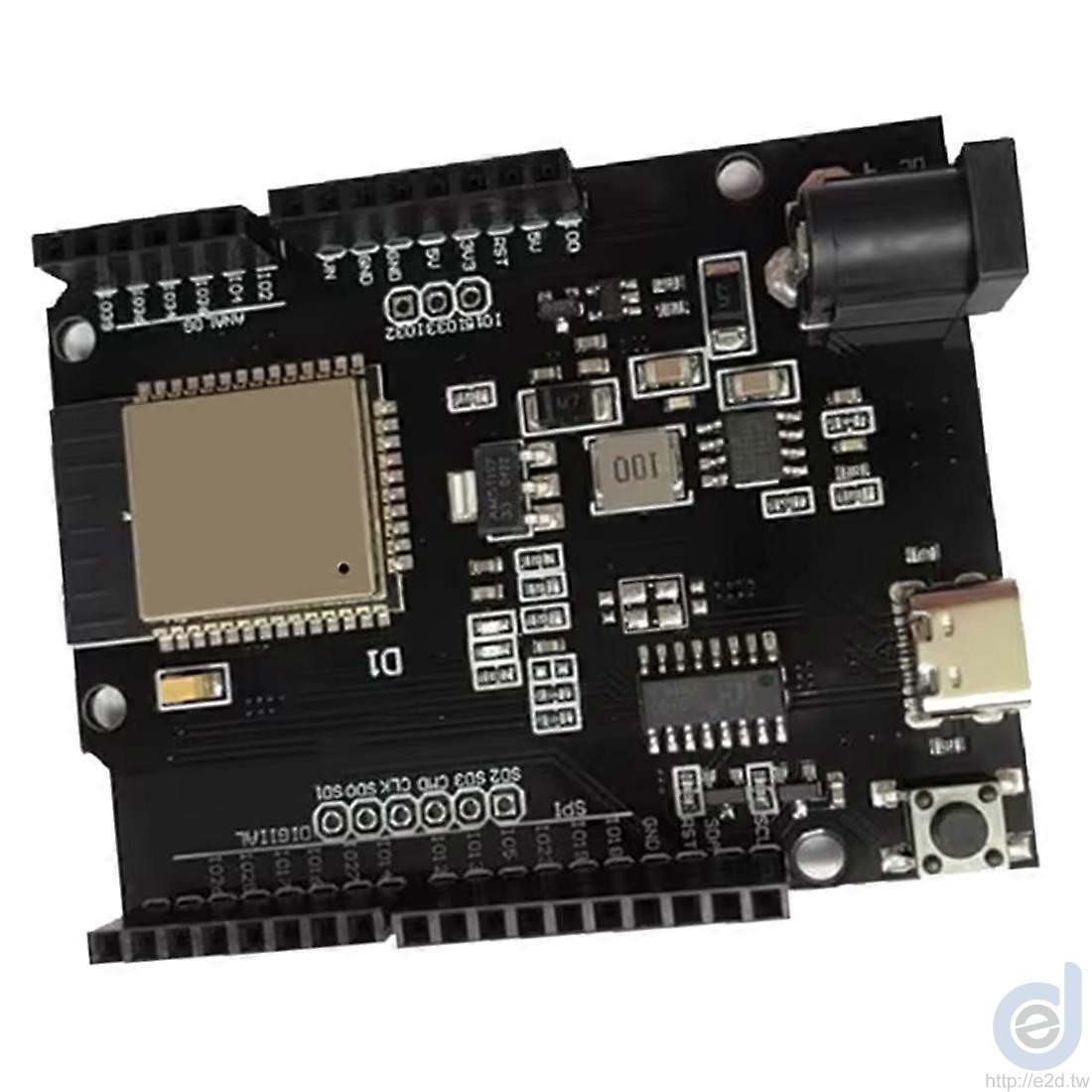

UNO D1 R32 是一款以 ESP32 為核心、外型與接腳完全比照 Arduino UNO R3 設計的開發板，讓熟悉 UNO 生態的玩家可直接沿用現有擴展板（Shield）與感測模組，同時取得 ESP32 的 WiFi、藍牙雙模無線通訊能力。板上整合天線、RF 巴倫、功率放大器、低噪聲放大器、濾波器與電源管理模組，僅需最小的電路板面積即可實現完整無線方案。本款採用 Type-C 連接埠，傳輸與供電更穩定方便。
🌟 核心亮點
- Arduino UNO 腳位相容：外型尺寸與接腳完全比照 UNO R3，現有擴展板、感測模組直接沿用
- WiFi + 藍牙雙模：802.11 b/g/n Wi-Fi，搭配 Bluetooth v4.2 BR/EDR + BLE
- Type-C 連接埠：較傳統 Micro USB 版本更穩定、好插拔
- 4MB Flash：足夠存放一般 IoT 應用程式碼
- 供電靈活：支援 DC 5～12V 輸入，板上 5V／3.3V 雙電壓輸出，方便接各類感測模組
- 開發環境成熟：可用 Arduino IDE 直接選用「ESP32 Dev Module」開發
規格參數
| 項目 | 規格 |
|---|---|
| 核心晶片 | ESP32 雙核心 32位元 MCU |
| 記憶體 | 448 KB ROM、520 KB SRAM、16 KB RTC SRAM |
| 外部儲存 | 4 MB Flash |
| 無線網路 | 802.11 b/g/n Wi-Fi |
| 藍牙 | Bluetooth v4.2 BR/EDR + BLE |
| 連接埠 | USB Type-C |
| 工作電壓 | DC 5～12V（板載降壓供電） |
| I/O 電壓 | 3.3V |
| 類比輸入 | 1 路（最大輸入 3.2V） |

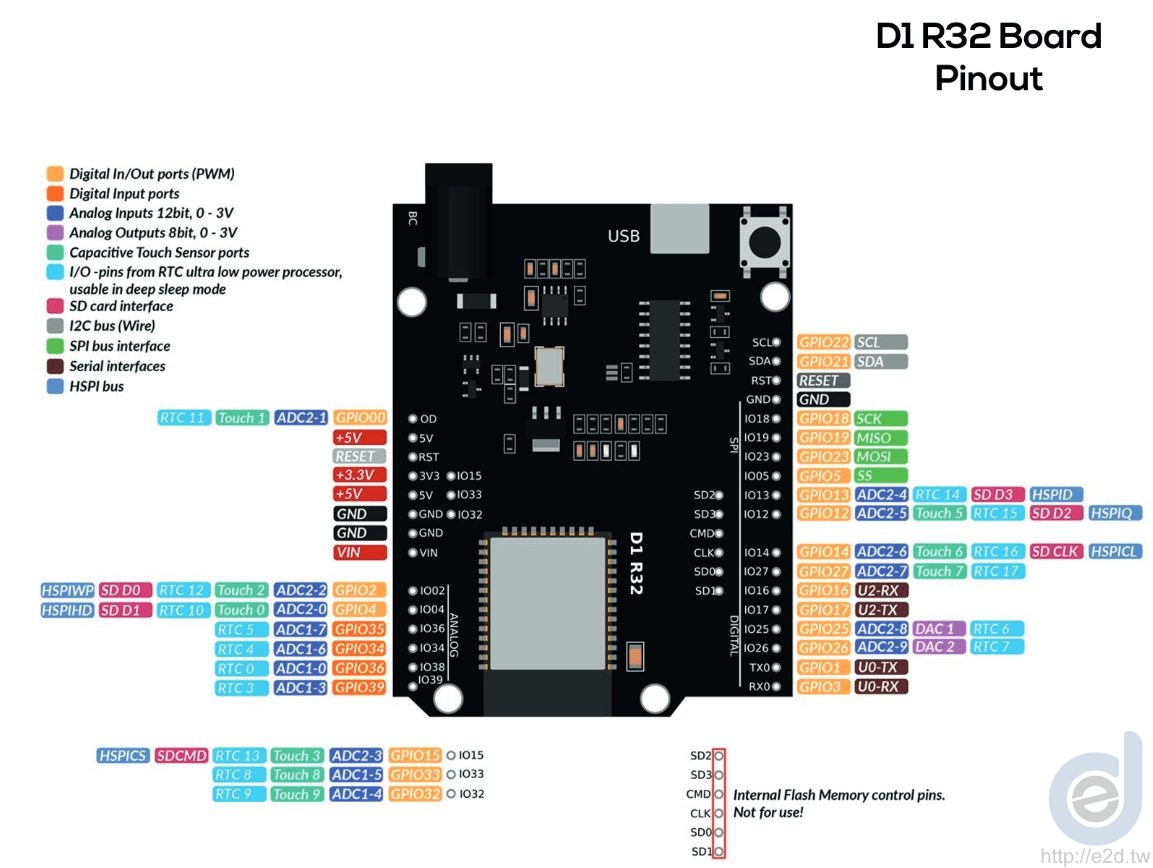

| 硬體介面 | Arduino UNO R3 腳位相容 |
| 開發環境 | Arduino IDE（選用 ESP32 Dev Module）／PlatformIO |
上表為 ESP32 D1 R32（UNO 形式）開發板的通用公開規格整理，實際出貨主控模組型號、PCB版本請以實物為準。
應用場景
- IoT 物聯網入門教學
- Arduino UNO 玩家升級無線連網應用
- 創客／DIY 電子專題（搭配既有 UNO 擴展板與感測模組）
- 機械手臂、CNC、機器人控制等搭配 Arduino 生態的專案
包裝內容
UNO D1 R32 ESP32 開發板（Type-C版）× 1
